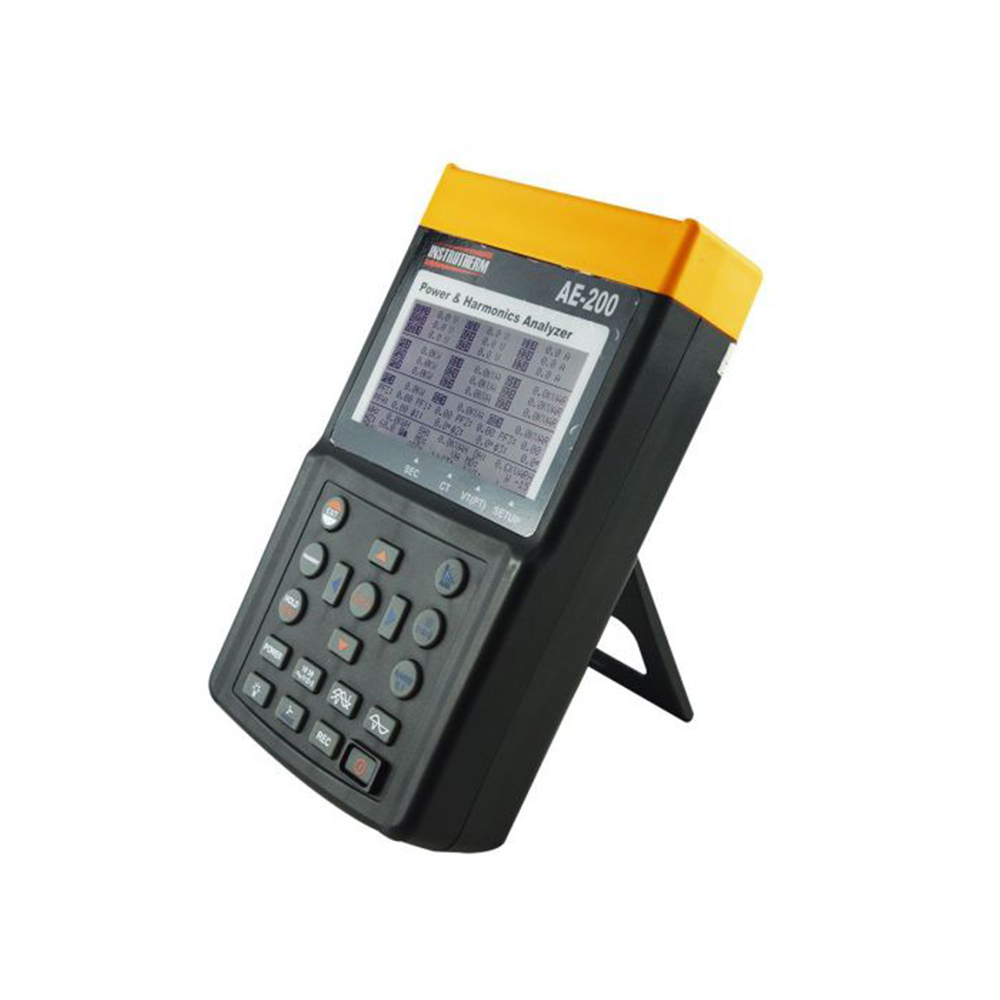

ANALISADOR DE ENERGIA MOD. AE-200, TRUE RMS, INTERFACE USB, DATALOGGER, EXIBIÇÃO DE 50 HARMÔNICAS SIMULTANEAMENTE, DIAGRAMA VETORIAL DE SISTEMAS TRIFÁSICOS, MEDIÇÃO DE DISTORÇÃO DE HARMÔNICA

DESCRIÇÃO:

Analisador de energia mod. ae-200, true rms, interface usb, datalogger, exibição de 50 harmônicas simultaneamente, diagrama vetorial de sistemas trifásicos, medição de distorção de harmônica

ESPECIFICAÇÕES TÉCNICAS:

Display: Cristal líquido de matriz de pontos de 240 x 128 com iluminação e exibição de gráfico e de até 35 parâmetros ou 50 harmônicas.

Taxa de atualização do display: 1 vez por segundo

Potência AC: 5W ~ 9,999MW (0 a 1000A)

Precisão: ± 1% ± 8 dígitos

Potência aparente AC: 0,000VA ~ 9999kVA

Potência reativa: 0,000VAR ~ 9999 kVAR

Potência ativa: 0mWh ~ 999999kWh

Corrente AC: 0,1mA ~ 1000A (3 faixas)

Precisão: ± 0,5% ± 5 dígitos

Tensão AC: 4 ~ 600V

Precisão: ± 0,5% ± 5 dígitos

Análise de harmônicas de tensão AC e corrente AC em porcentagem e magnitude:  1ª ~ 99ª

Fator de potência: 0,00 ~ 1,00

Ângulo de fase: -180º ~ 180º

v Distorção de harmônica total: 0 ~ 999,9%

Sistema Operacional: XP, Vista, Seven (32 e 64 Bits)

Valor de pico de tensão AC: 50Hz / 60Hz

Fator de crista: 1,00 ~ 99,99

Freqüência no modo automático: 45 ~ 65Hz

Resolução: 0,1Hz

Precisão: 0,1Hz

Análise de sistemas monofásicos e trifásicos: 1P2W, 1P3W, 3P3W, 3P4W

Medição: TRUE RMS (V123 e I123)

Transformador de corrente e tensão programável: (1 ~ 600 e 1 ~ 3000, respectivamente)

Exibição de forma de onda de tensão e corrente

Demanda média e máxima com período programável

Diagrama de fase com parâmetros de sistema trifásico

Captura de 28 eventos transientes com nível programável (tempo + ciclos)

Coeficiente de tensão ou corrente trifásico

Fator de tensão ou corrente trifásico

Cálculo de corrente através do condutor neutro

512kb de memória com intervalo programável (tempo de amostragem de 1 a 6000s; tempo de registro de dados de 4,7h até 1180 dias para o sistema 3P4W)

Capacidade de registro de dados:

17476 registros (3P4W, 3P3W)

26214 registros (1P3W)

52428 registros (1P2W)

4096 registros (50 harmônicas)

Emissão de forma de onda, parâmetros de potência e harmônicas

Número de amostragens: 1024 amostragens por período

Indicação de bateria fraca e sobre escala

Interface USB óptica isolada

Temperatura de Operação: -10 a 70°C

Umidade de Operação: Menor que 85% RH

Altitude máxima: 2000m

Alimentação: 8 pilhas de 1,5V (AA) ou adaptador 12VDC (110/220V) com isolação de 600V

Consumo de energia: 140mA

Dimensões: 257 x 155 x 57mm

Peso: 1160g

Garra de corrente:

Tamanho do condutor: 55mm / 64x24mm (barramento)

Escala manual: 10A, 100A e 1000A

Dimensões: 244 x 97 x 46mm

Peso: 600g

ACESSÓRIOS FORNECIDOS:

4 pontas de prova

3 garras de corrente

Bolsa para transporte

8 pilhas

Software

Cabo USB

Adaptador AC

Manual de instruções.
