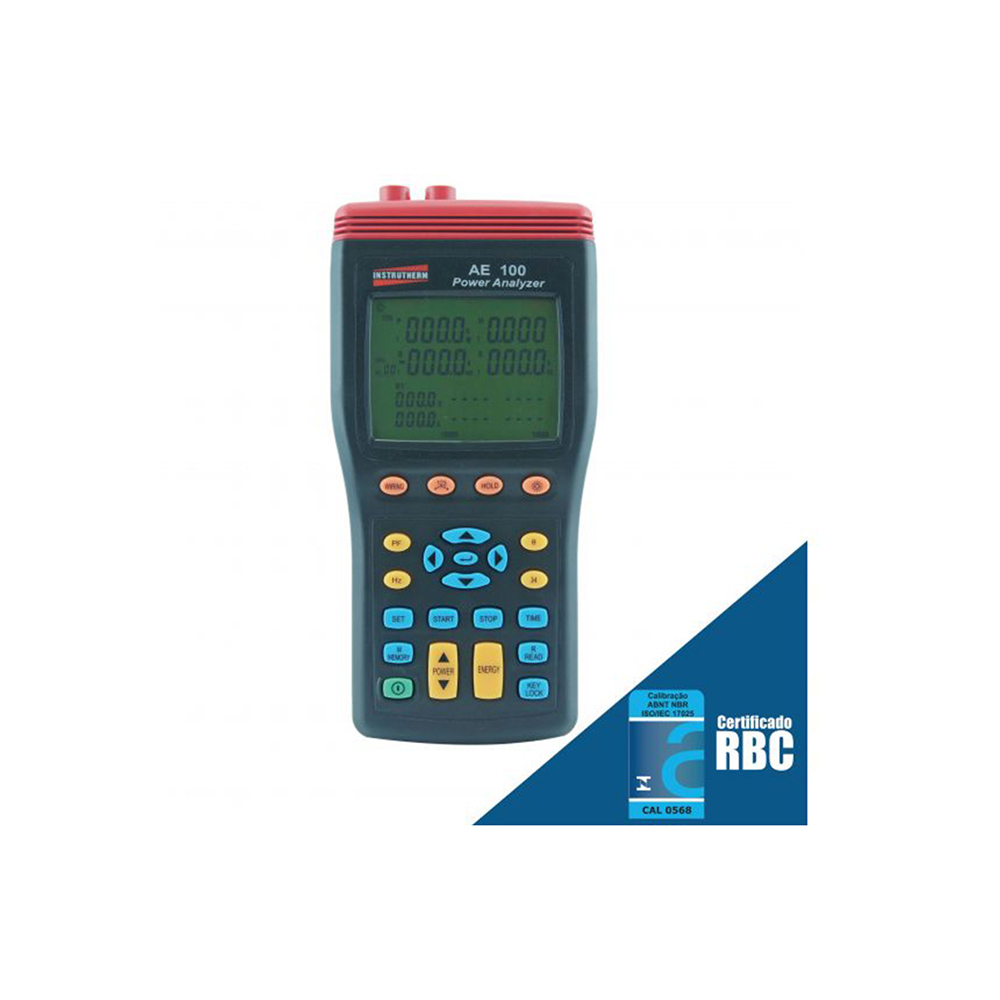

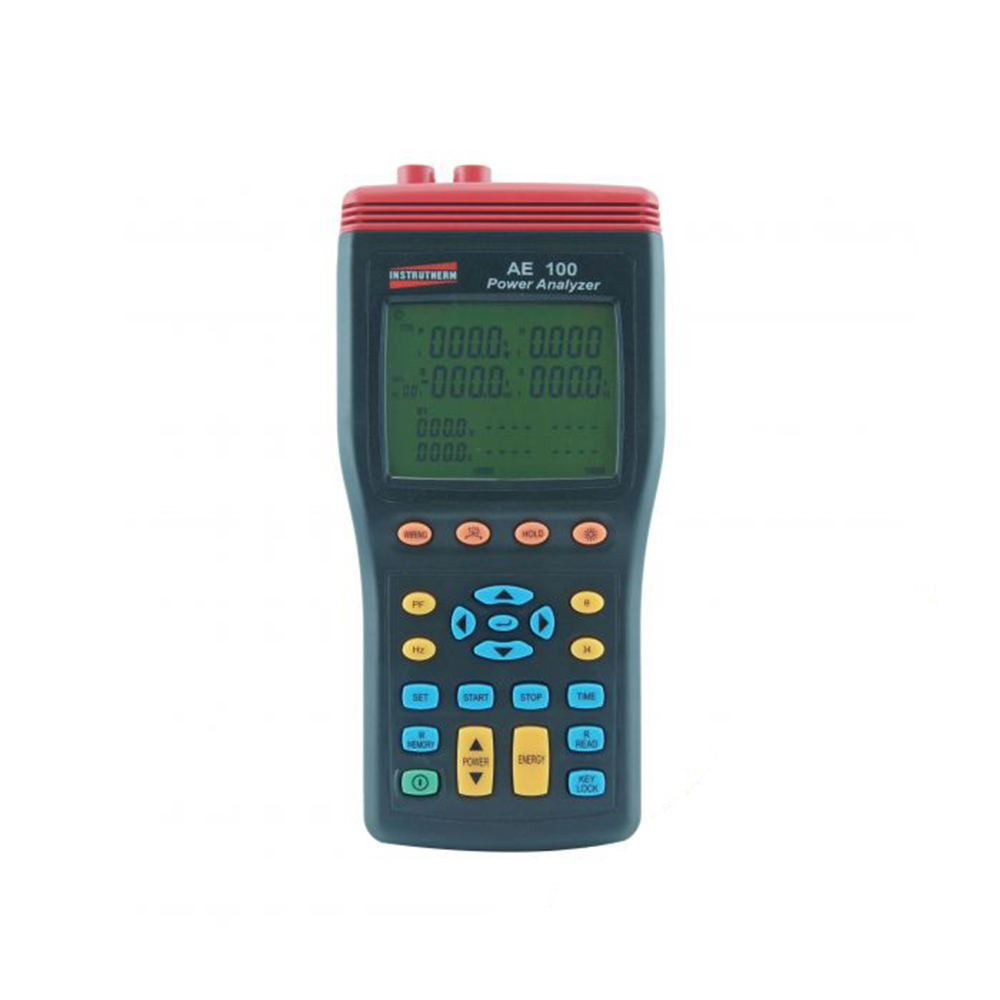

ANALISADOR DE ENERGIA MOD. AE-100, TRUE RMS, INTERFACE USB, DATALOGGER COM CAPACIDADE PARA CARTÃO SD DE 4GB, MEDIÇÃO DE DISTORÇÃO DE HARMÔNICA COM CERTIFICADO DE CALIBRAÇÃO ACREDITADA RBC

DESCRIÇÃO:

Analisador de energia mod. ae-100, true rms, interface usb, datalogger com capacidade para cartão sd de 4gb, medição de distorção de harmônica com certificado de calibração

DESTAQUES:

Display de cristal líquido de fácil visualização capaz de exibir 10 parâmetros ao mesmo tempo, retroiluminado.

4 Garras de medição de corrente (3 fases e 1 neutro) com cabo de 3 metros

Medição de sistemas monofásico (2 fios), monofásico (3 fios), trifásico (3 fios) e trifásico (4 fios);

Sensores TRUE-RMS, Medição de V, A, kW, KVAR, KVA, PF, ?, Hz, kWh, KVARh e KVAh;

Função de indicador de sequência de fase;

Memória de dados manual (50 posições);

Registro de dados Cartão microSD 4GB (máx. 99 blocos);

Interface óptica USB

Invólucro: Material Polímero

Proteção: Elemento térmico bimetálico para equipamento com carga térmica e fusível

KW, KVA, KVAR gravação de máximo e mínimo

Medição de tensão e corrente de onda THDF e THDR

Analisador de harmônica: 1~63º ordem

DESCRIÇÃO CERTIFICADO DE CALIBRAÇÃO:

Certificado de Calibração RBC P/ Analisador de Energia em Resistência, Corrente AC/DC até 1000A e Tensão AC/DC até 1000A Sob Procedimentos PCI-022/039/040/014 em Pontos bem Distribuídos Pelas Faixas de Medição. (Será gerado um certificado fora do escopo RBC P/ Potência Elétrica)

Calibração acreditada RBC

Procedência: Laboratório de Calibração Instrutherm

ESPECIFICAÇÕES TÉCNICAS:

Display de cristal líquido com exibição de 10 parâmetros ao mesmo tempo

Categoria III - 1000V

Tensão CA (True RMS)

Escala: 1000,0V

Precisão: ± 0,3% ± 10 dígitos

Corrente CA (True RMS)

Escala: 250A  / 500A / 1000A

Precisão: ± 0,5% ± 15 dígitos

Potência ativa

Escala: 1000kW

Precisão: ± 1% ± 20 dígitos

Potência reativa

Escala: 1000kVAR

Precisão: ± 1% ± 20 dígitos

Potência aparente

Escala: 1000kVA

Precisão: ± 1% ± 20 dígitos

Energia

Escala: 119,3MWh / 119,3MVARh / 119,3MVA

Precisão: ± 1% ± 20 dígitos

Fator de potência

Escala: 0 ~ +1

Precisão: ± 3 dígitos

Angulo de fase:

Escala: +90º ~ 0 ~ -90º

Precisão: ± 3 dígitos

Freqüência

Escala: 60Hz

Precisão: ± 0,1% ± 2 dígitos

Exatidão

Escala: 1%

Escala Harmônica e forma de onda

Escala: 1 - 31

Precisão: ±3% THD dígitos

Entrada para 4 garras de corrente

Sistema Monofásico e Trifásico (3 fios ou 4 fios)

Armazenamento automático: - Memória de 512kb, 20000 leituras - Armazena e lê dados na memória manualmente (99 posições)

Função de indicador de sequência de fase

Interface serial: USB

Invólucro: Material Polímero

Proteção: Elemento térmico bimetálico para equipamento com carga térmica e fusível.

Proteção de sobre tensão: Bloqueio eletrônico de carga em tensões superiores a de alimentação máxima.

Temperatura de operação: 0 a 70°C

Umidade de operação: Menor que 80% RH

Alimentação: 8 pilhas de 1,5V (AA) ou adaptador 12VCC (110/220V)

Sistema Operacional: XP, Vista, Seven (32e 64 Bits)

Dimensões: 235 x 116 x 54mm

ACESSÓRIOS FORNECIDOS:

1- Estojo para transporte com alça ajustável

4 - Pontas de prova c/ garra tipo jacaré com cabo de 3 metros

4 - Garras para corrente  até 1000A com cabo de 3 metros

1 - Adaptador AC/ DC 12V DC, com entrada bivolt

8 - Pilhas AAA de 1,5V

1 - Cabo USB

1 - Software para PC

1 - Cartão com instruções para Download do manual virtual
