MEDIDOR DE RESISTÊNCIA DE ATERRAMENTO DIGITAL MOD. MRT-300 - CATII 300 V/CATIII 150 V, 0 ~ 2000 OHMS, TENSÃO DE ATERRAMENTO 0 ~ 30 VOLTS. COM CERTIFICADO DE CALIBRAÇÃO ACREDITADA RBC

DESCRIÇÃO:

O terrômetro MRT-300, é um instrumento digital de dois pólos, amplamente utilizado para para se medir a resistência de sistemas de aterramentos. Possui duas categorias de proteção CATII 300 V e CATIII 150 V, proteção de sobre carga durante a realização das medições de resistência e tensão do aterramento. Sua faixa de medição de resistência do aterramento é de 0 a 2000 (?) e de tensão do aterramento de 0 ~ 30 (V) quando o botão Test é acionado. Possui botão Hold para reter a medição obtida, as hastes possuem o comprimento de 22 cm que são conectadas aos cabos de medição vermelho 15 metros, cabo amarelo 10 metros e cabo verde 5 metros, possibilitando um bom resultado em medição.

DESTAQUES:

Portátil, digital, CATII 300 V e CATIII 150 V e de fácil manuseio.

APLICAÇÕES:

Instrumento utilizado para medição de resistência de terra, pode ser utilizado tanto para resistência como para tensões geradas pelas correntes parasitas do solo.

DESCRIÇÃO CERTIFICADO DE CALIBRAÇÃO:

Certificado de Calibração RBC P/ Terrômetro Sob Procedimento PCI-014 e PCI-039 em Resistência 0 a 500GOHMS e Tensão Alternada de 0 a 1000V em Pontos bem Distribuídos pelas Faixas de Medição

Calibração acreditada RBC

Procedência: Laboratório de Calibração Instrutherm

ESPECIFICAÇÕES TÉCNICAS:

Display de cristal líquido LCD de 3 ½

Escala de medição de resistência de aterramento: 0 ~2000 (?)

Escala de medição de tensão de aterramento: 0 ~30 (V)

LED indicativo de operação verde e vermelho

Indicação da bateria baixano display

Botão de teste TEST

Botão HOLD

Tempo de Resposta:

Medição de Resistência de Aterramento: cerca de 5 seg.

Medição de Tensão de Aterramento: cerca de 2 seg.

Tensão suportada: 200 V até 10 Seg.

Proteção de Sobrecarga:

Medição de Resistência de Aterramento: 200 V AC (10 segundos)

Alimentação: 6 pilhas de 1,5 V tamanho AA, 1 bateria de 12 V

Resistência de Aterramento:

20? ± Precisão: ± (2% de Leitura + 0.1?) Resolução:0,01?

200? Precisão: ± (2% de Leitura + 3 dígitos) Resolução:0,1?

2000? Precisão: ± (2% de Leitura + 3 dígitos) Resolução:1 ?

Tensão de Aterramento:

30 V Precisão: ± (2% de leitura + 5 dígitos) Resolução:0,1?

Terminal E (eletrodo de aterramento)

Terminal P (polo de potencial elétrico)

Terminal C (polo de corrente)

Terminal V (polo de tensão)

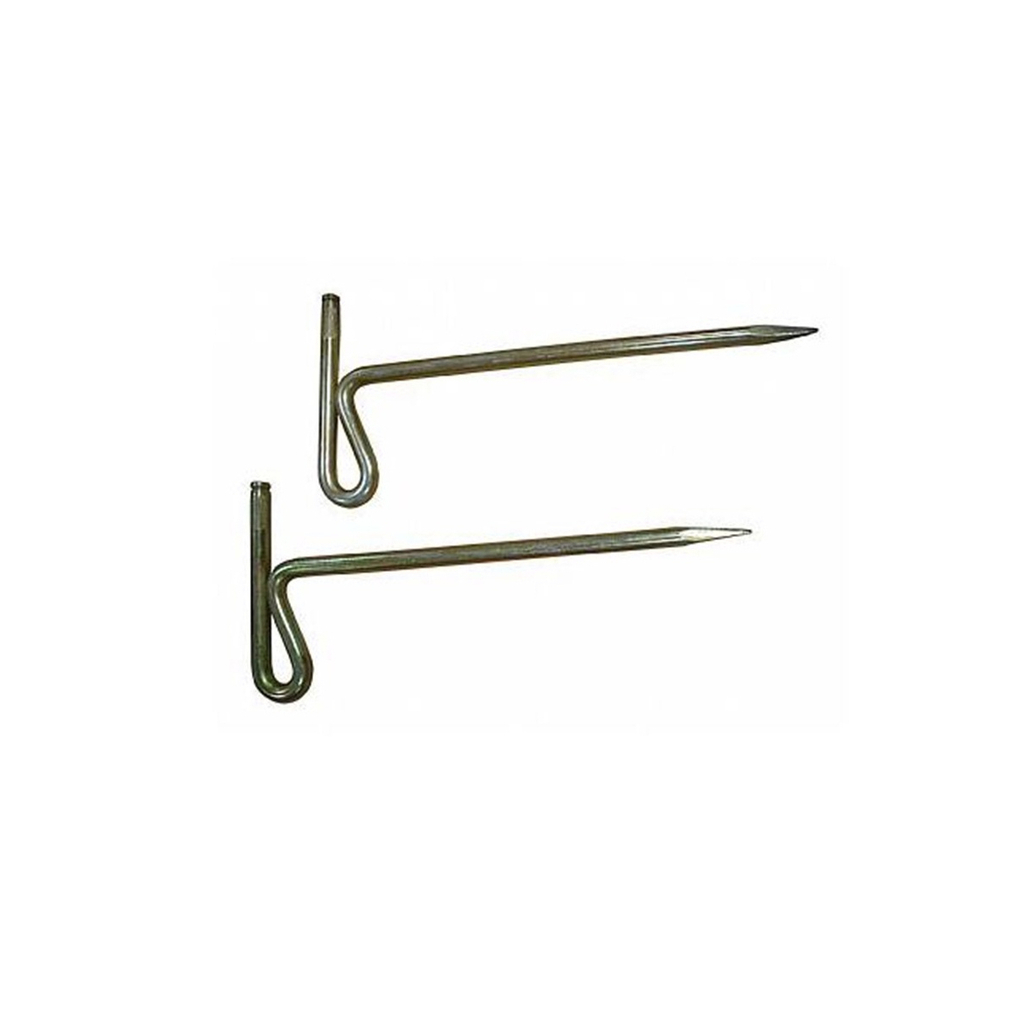

Duas hastes de 22 cm

Cabos de medição (incluindo cabo vermelho 15 metros.

Cabo amarelo 10 metros

Cabo verde 5 metros

Cabos de medição simplificada:

Cabo vermelho 1,6 metros

Cabo verde 1,6 metros

Categoria de proteção CATII 300 V CATIII 150 V

Temperatura para Obtenção de Maior Precisão: 23°C ±5 °C

Temperatura de Operação: 0°C - 40°C

Umidade de Operação: 80% UR

Temperatura de Armazenagem: -10°C – 50 °C

Umidade de operação: 85% UR

Umidade Relativa: 75% UR

Chave de seleção de escala

Dimensões: 150 x 100 x 70 (mm)

Peso: Cerca de 680 g (pilhas inclusas)

ACESSÓRIOS FORNECIDOS:

Duas Estacas

Cabos de medição(incluindo cabo vermelho "15 metros"

Cabo amarelo "10 metros"

Cabo verde "5 metros")

Cabos de medição simplificada (incluindo: cabo vermelho "1,6 metros"

Cabo verde "1,6 metros")

6 pilhas de 1,5V tamanho "AA"

Bateria de 12V

Estojo para transporte

Manual de instruções

Certificado de calibração acreditada rbc
